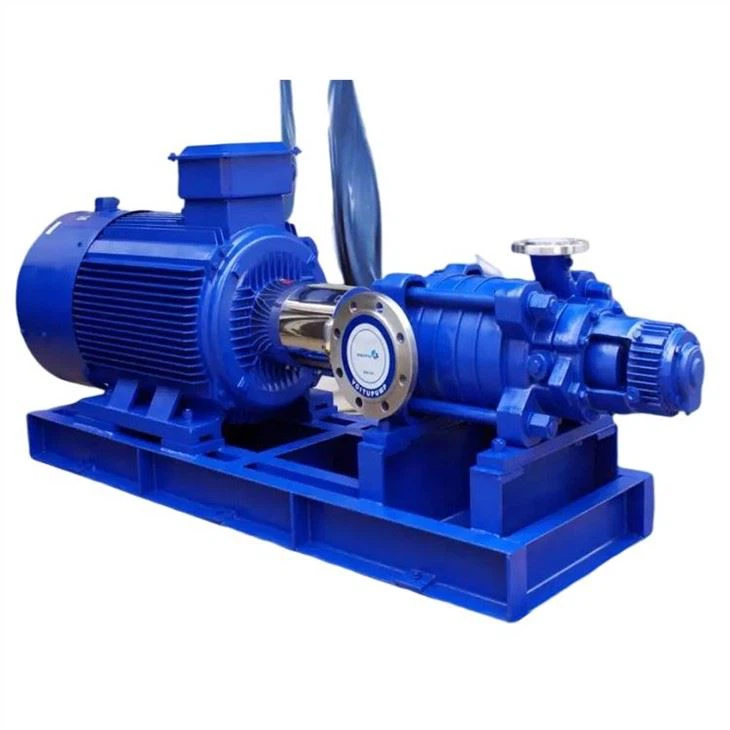

پمپ آب گریز از مرکز چند مرحله ای

معرفی

پمپ آب سانتریفیوژ چند مرحله ای نوع D یک پمپ تک مکش بخش شده برای انتقال آب تمیز یا سایر مایعات خواص فیزیکی و شیمیایی مشابه آب است. دمای مایع نباید از 80 ℃ تجاوز کند. دارای ویژگی های راندمان بالا، دامنه عملکرد گسترده، عملکرد ایمن و پایدار، سر و صدای کم، عمر طولانی، نصب راحت و غیره است. همچنین می توان از آن برای انتقال آب گرم، روغن، مواد خورنده یا ساینده با تغییر مواد و مواد استفاده کرد. شکل آب بندی قطعات جریان پمپ و افزودن سیستم خنک کننده.

پمپ آب گریز از مرکز چند مرحله ای نوع D عمدتا برای تامین آب صنعتی و شهری و زهکشی، تامین آب تحت فشار برای ساختمان های بلند، آبیاری بارانی باغ، فشار آتش، تامین آب از راه دور، گرمایش، حمام و سایر آب های سرد و گرم استفاده می شود. فشار گردش خون و تطبیق تجهیزات، به ویژه برای تامین آب دیگ بخار کوچک.

شرح ساختار پمپ آب گریز از مرکز چند مرحله ای نوع D

پمپ از نوع قطعه بندی شده چند مرحله ای است. ورودی مکش آن بر روی قسمت ورودی آب در جهت افقی قرار دارد و خروجی تخلیه به صورت عمودی به سمت بالا در قسمت آب قرار دارد. سر آن را می توان با توجه به نیاز استفاده کم یا زیاد کرد. اینکه پمپ آب به خوبی مونتاژ شده باشد یا خیر تاثیر زیادی در عملکرد، به خصوص خروجی هر پروانه و مرکز ورودی و خروجی بال راهنما دارد. انحراف جزئی باعث کاهش دبی، هد و راندمان پمپ آب می شود، بنابراین در هنگام نگهداری و مونتاژ به آن توجه کنید.

قطعات اصلی پمپ آب گریز از مرکز چند مرحله ای نوع D عبارتند از: بخش ورودی، بخش میانی، بخش خروجی، پروانه، بافل بال راهنما، بال راهنمای بخش خروجی، شفت، حلقه آب بندی، حلقه تعادل، آستین شفت، پوشش دم و بدنه بلبرینگ.

بخش ورودی، بخش میانی، بافل پره راهنما، بال راهنمای بخش خروجی، بخش خروجی و پوشش دم همگی از چدن ساخته شده اند تا محفظه کار پمپ را تشکیل دهند.

پروانه پمپ آب گریز از مرکز افقی نوع D از چدن مرغوب با تیغه های داخل آن ساخته شده و مایع در یک سمت جهت محوری وارد می شود. به دلیل فشار نابرابر در جلو و عقب پروانه، باید نیروی محوری وجود داشته باشد که توسط دیسک تعادل تحمل می شود. پروانه در حین ساخت تحت آزمایش تعادل استاتیکی قرار می گیرد.

این شفت از فولاد کربنی مرغوب و دارای پروانه در وسط است که با کلید، آستین شفت و مهره آستین شفت روی شفت ثابت می شود. یک انتهای شفت مجهز به یک قطعه کوپلینگ است که مستقیماً به موتور متصل می شود.

حلقه آب بندی پمپ آب سانتریفیوژ چند مرحله ای نوع D از چدن ساخته شده است تا از نشت آب پرفشار پمپ به قسمت ورودی جلوگیری کند. به ترتیب در قسمت ورودی و قسمت میانی ثابت می شود. این قطعه آسیب پذیر است و پس از سایش با قطعات یدکی قابل تعویض است.

حلقه تعادل از چدن ساخته شده و در قسمت خروجی ثابت می شود. همراه با ترازو یک دستگاه تعادل را تشکیل می دهد.

دیسک تعادل پمپ آب گریز از مرکز چند مرحله ای از چدن مقاوم در برابر سایش ساخته شده است که بر روی شفت نصب شده و بین قسمت خروجی و درپوش دم قرار دارد تا نیروی محوری را متعادل کند.

آستین شفت از چدن ساخته شده و در محفظه بسته بندی قرار دارد. برای تعمیر پروانه و محافظت از محور پمپ استفاده می شود. این قطعه آسیب پذیر است و پس از سایش با قطعات یدکی قابل تعویض است.

بلبرینگ یک بلبرینگ شعاعی تک ردیفه است که با گریس پایه کلسیمی روغن کاری شده است.

بسته بندی نقش آب بندی را ایفا می کند تا از ورود هوا و نشت مقدار زیادی مایع جلوگیری کند. مهر و موم بسته بندی از محفظه بسته بندی، غده بسته بندی، حلقه بسته بندی و بسته بندی در قسمت ورودی و پوشش دم تشکیل شده است. مقدار کمی آب با فشار بالا به داخل محفظه بسته بندی جریان می یابد تا نقش آب بند را ایفا کند. سفتی پرکننده باید مناسب باشد، نه خیلی سفت یا خیلی شل، مشروط به نشت قطره قطره مایع. اگر بسته بندی خیلی سفت باشد، آستین شفت به راحتی گرم می شود و همزمان انرژی مصرف می کند. بسته بندی بیش از حد شل است و راندمان پمپ آب به دلیل از دست دادن مایع کاهش می یابد.
