پمپ خوراک دیگ بخار

مقدمه

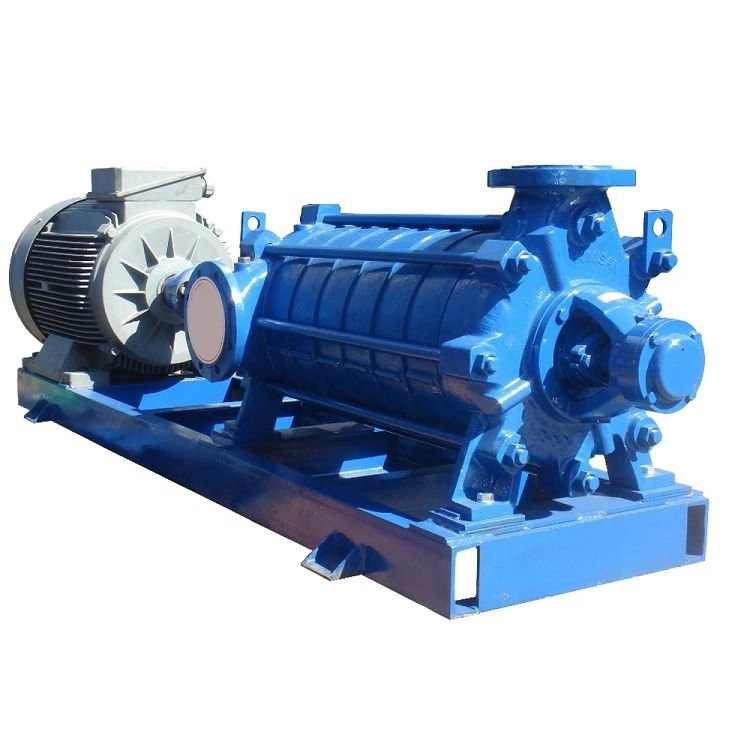

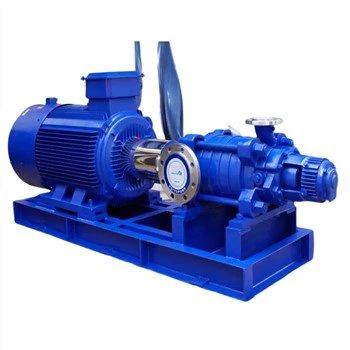

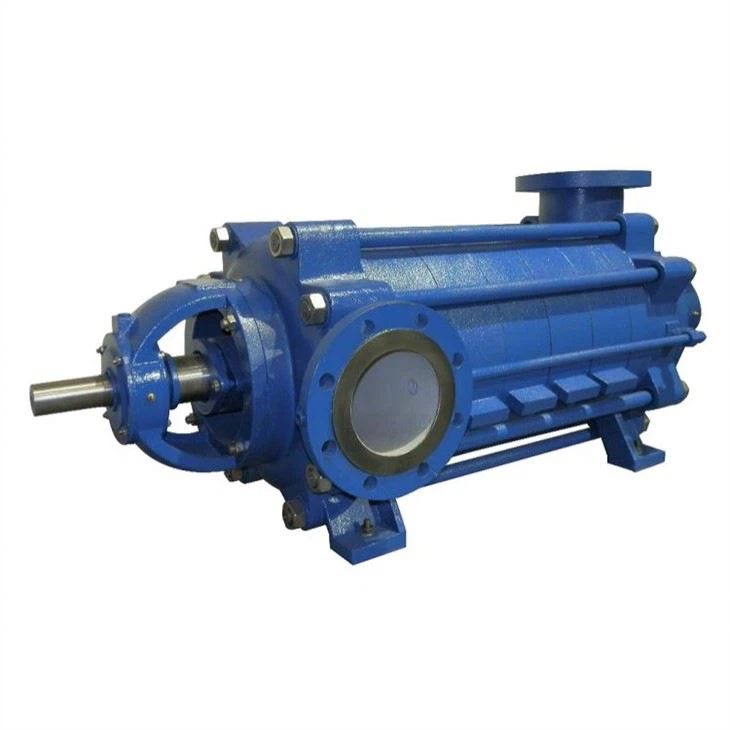

پمپ خوراک دیگ بخار نوع D یک پمپ سنتریفوژ چند مرحله ای چند مرحله ای مکش برای انتقال آب پاک یا سایر مایعات خواص فیزیکی و شیمیایی شبیه به آب است. دمای مایع نباید از ۸۰ درجه سانتی گراد تجاوز کند. دارای ویژگی های بهره وری بالا، محدوده عملکرد گسترده، عملیات ایمن و پایدار، نویز کم، عمر خدمات طولانی، نصب مناسب و غیره است. همچنین می توان با تغییر شکل مواد و آب بندی قطعات جریان پمپ و اضافه کردن یک سیستم خنک کننده، از آن برای حمل و نقل آب گرم، نفت، خورنده یا ساینده استفاده کرد.

پمپ خوراک دیگ بخار نوع D عمدتاً برای تأمین آب صنعتی و شهری و زهکشی، آب رسانی تحت فشار برای ساختمان های بلندمدت، آبیاری آب پاش باغ، فشار آتش، تأمین آب از راه دور، گرمایش، حمام و دیگر فشارهای گردش آب سرد و گرم و تطبیق تجهیزات به ویژه برای تأمین آب دیگ بخار کوچک مورد استفاده قرار می گیرد.

توالی مونتاژ پمپ خوراک دیگ بخار

1) حلقه آب بندی را بر روی بخش inlet نصب کنید و به ترتیب vane baffle را هدایت کنید.

۲) بال راهنما را روی بخش میانی قرار دهید، و سپس بافل بال راهنما را روی تمام بخش های میانی نصب کنید.

3) عبور آستین شفت نصب شده a و شفت مشکوک را از طریق بخش پشت سر هم آب و فشار پروانه. لایه ای از پد کاغذی را روی بخش میانی قرار دهید، بخش میانی را نصب کنید و سپس پروانه دوم را فشار دهید. مراحل بالا را برای نصب تمام پروانه ها و بخش های میانی تکرار کنید.

4) حلقه تعادل، آستین تعادل و بال راهنمای بخش خروجی را به ترتیب روی بخش خروجی نصب کنید.

۵) قسمت خروجی آب را روی قسمت میانی نصب کنید، سپس بخش داخل آب، بخش میانی و بخش خروجی آب را به همراه پیچ و مهره های تنش دار بسته کنید.

6) نصب صفحه خالی تخت و آستین شفت ب (برای پمپ 50dB در دسترس نیست).

۷) پد کاغذی را روی جلد دم نصب کنید، پوشش دم را روی بخش خروجی آب نصب کنید و بسته بندی، حلقه بسته بندی و بسته بندی را به داخل محفظه بسته بندی بخش داخلی آب و پوشش دم به صورت دنباله دار نصب کنید.

8) بدنه یاتاقان را به ترتیب بالای قسمت آب و پوشش دم نصب کرده و با پیچ و مهره بپوشانید.

9) نصب یاتاقان محل آستین،؟ L یاتاقان توپ و ثابت با آجیل.

۱۰) مقدار مناسب گریس را داخل بدنه یاتاقان قرار داده، پد کاغذی را روی جلد یاتاقان قرار داده، پوشش یاتاقان را روی بدنه یاتاقان نصب کرده و با پیچ می بسته اند.

11) نصب قطعات کوپلینگ، خروس دریچه و تمام پلاگین مربع.

گسست ها با توجه به مراحل معکوس بالا انجام می شود.
