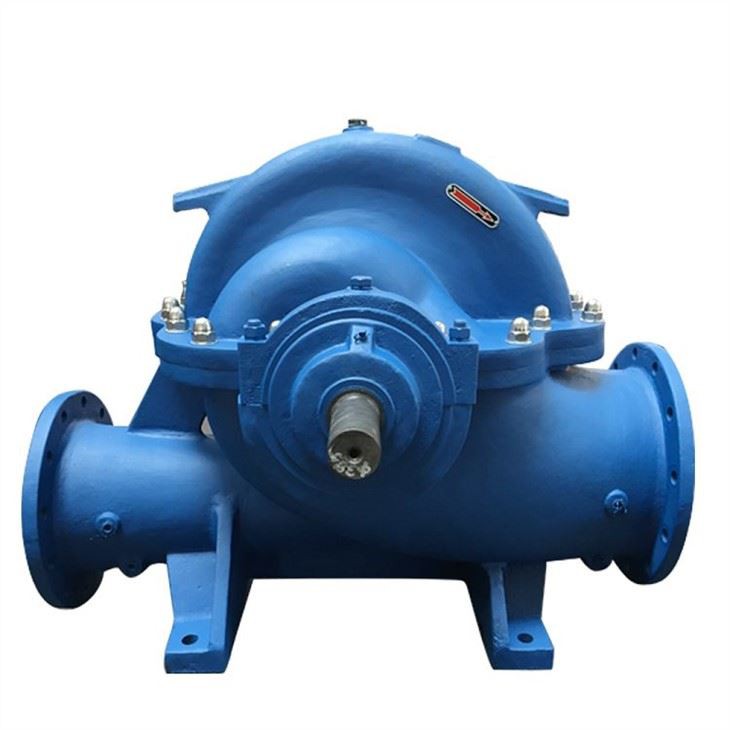

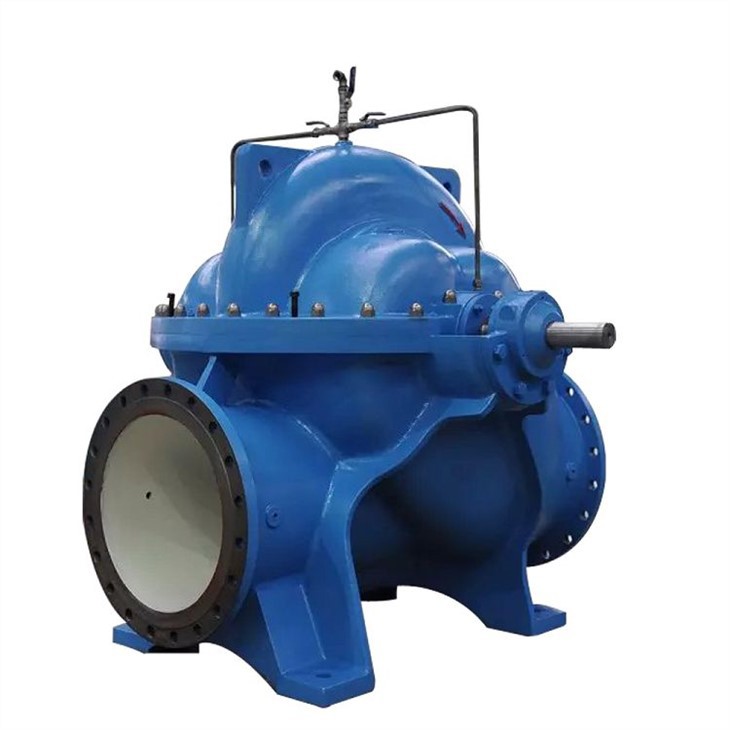

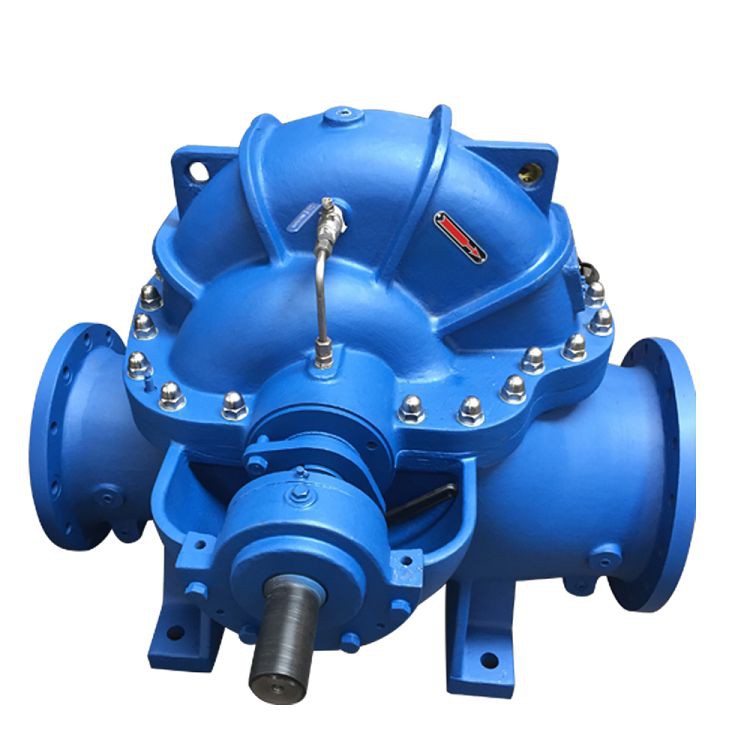

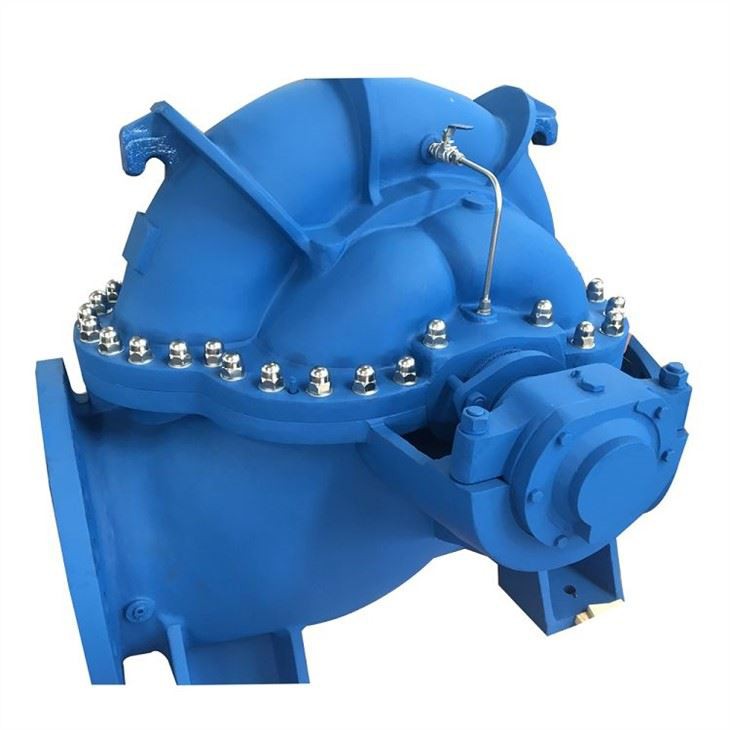

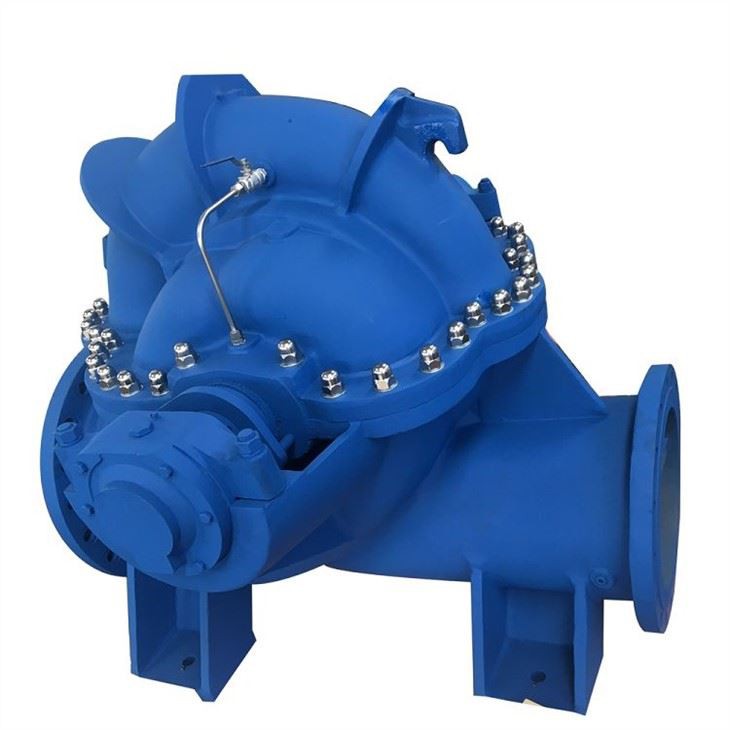

پمپ اسپلیت کیسینگ

معرفی

پمپ پوششی اسپلیت TDSF از پروانه مکش دوبل استفاده می کند و پمپ را می توان از وسط تقسیم کرد، بنابراین به آن پمپ گریز از مرکز اسپلیت دو مکش می گویند. برای پمپاژ آب تمیز یا مایعات دیگر با خواص فیزیکی و شیمیایی مشابه آب تمیز استفاده می شود. دمای مایع مورد انتقال باید ≤ 80 ℃ باشد. مهر و موم بسته بندی استاندارد، مهر و موم مکانیکی اختیاری. از آنجایی که می توان آن را از وسط برش داد، برای نگهداری بسیار راحت است.

نکته：● برای مواد آب تمیز ○ برای رسانه های ویژه

نمودار ساختار

ورودی مکش و خروجی تخلیه پمپ اسپلیت کیسینگ در زیر خط محور پمپ قرار دارد و جهت افقی عمود بر محور است. پوسته پمپ از وسط باز می شود. در طول تعمیر و نگهداری، نیازی به جداسازی خطوط لوله و موتورهای ورودی و تخلیه آب نیست. با مشاهده از کوپلینگ به پمپ، پمپ در جهت معکوس سوزن می چرخد. همچنین می‌توان آن را با توجه به نیازهای سفارش کاربر' به چرخش سوزن در جهت عقربه‌های ساعت تغییر داد.

قسمت های اصلی پمپ اسپلیت کیسینگ عبارتند از: بدنه پمپ، روکش پمپ، پروانه، شفت، حلقه آب بندی دو مکش، آستین شفت، بلبرینگ و غیره.

بدنه پمپ و روکش اتاق کار پروانه را تشکیل می دهد، سوراخ لوله پیچ برای نصب وکیوم گیج و فشار سنج روی فلنج ورودی و خروجی آب و سوراخ لوله پیچ برای تخلیه آب در قسمت پایین ساخته شده است. فلنج ورودی و خروجی آب

پس از بررسی تعادل ایستا، پروانه با آستین شفت و مهره های آستین شفت در دو طرف ثابت می شود. موقعیت محوری آن را می توان با مهره های آستین شفت تنظیم کرد. نیروی محوری پروانه با آرایش متقارن تیغه های آن متعادل می شود و برخی از نیروهای محوری باقیمانده ممکن است توسط یاتاقان ها در انتهای شفت متحمل شوند.

محور پمپ توسط دو بلبرینگ گریز از مرکز تک ردیفی پشتیبانی می شود که در بدنه های یاتاقان در دو انتهای بدنه پمپ نصب شده و با کره روغن کاری می شوند. حلقه آب بندی دو مکش برای کاهش نشت آب از محفظه فشار آب پمپ به محفظه مکش استفاده می شود.

پمپ اسپلیت به طور مستقیم توسط موتور از طریق کوپلینگ هدایت می شود.

مهر و موم شفت یک مهر و موم بسته بندی نرم است. به منظور خنک و روانکاری حفره آب بندی و جلوگیری از نشت هوا به داخل پمپ، یک حلقه آب بند بین پکینگ وجود دارد. هنگامی که پمپ آب کار می کند، مقدار کمی آب پرفشار از طریق لوله آب بند به داخل حفره بسته بندی جریان می یابد تا نقش آب بند را بازی کند.
